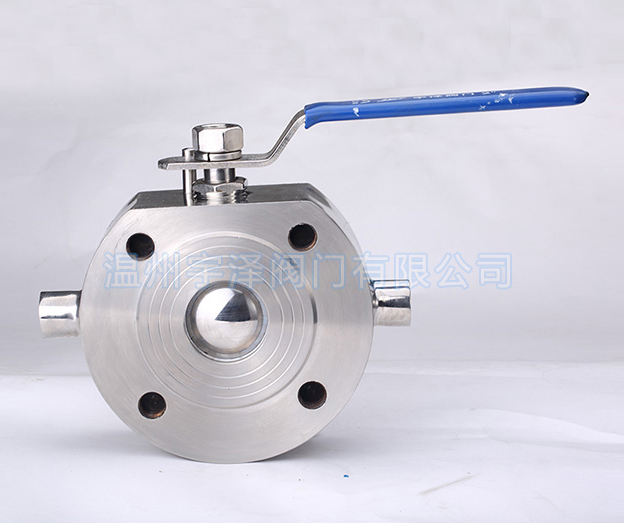

鑄鋼加長桿保溫對夾式球閥的閥板安裝于管道的直徑方向。在閥體圓柱形通道內，圓盤形閥板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。對夾式球閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。球閥處于完全開啟位置時，閥板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。塔閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在閥板周邊。

鑄鋼加長桿保溫對夾式球閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。球閥的結構原理尤其適合制作大口徑閥門。球閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

要零部件材料：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

主要連接尺寸 單位：mm>

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89  ②《鐵制和銅制球閥》GB/T 15185-1994  ③《鋼制閥門 一般要求》GB/T 12224-2005  ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

浙江宇澤閥門有限公司專注于對夾式球閥，為用戶提供加長桿對夾式保溫球閥選型、設計、非標訂制，常規加長桿對夾式保溫球閥咨詢，我們可提供加長桿對夾式保溫球閥相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。
